2x200W нов мод за УМ-100

Проекта представлява мод на модерния за времето си УМ-100, който дойде в насипно състояние.
Усилвателя е изграден на базата мостово свързване на популярната схема на Rod Elliott P3A. Изпълнен е със 2 мощни трансформатора 2х28V 210VA.
Филтърна група от 4х10000uF, два греца две филтърни групи.
RCA входове, изходни букси.
Налична защита от късо в изхода.
Пасивно охлаждане със солидни радиатори.

LED индикатори на ниво.
Синусоидална мощност 2х206W при 8ома.
Възможност за работа само със 2 от стъпалата за 4ома товар и около 100W на канал.
Наличен volume control.

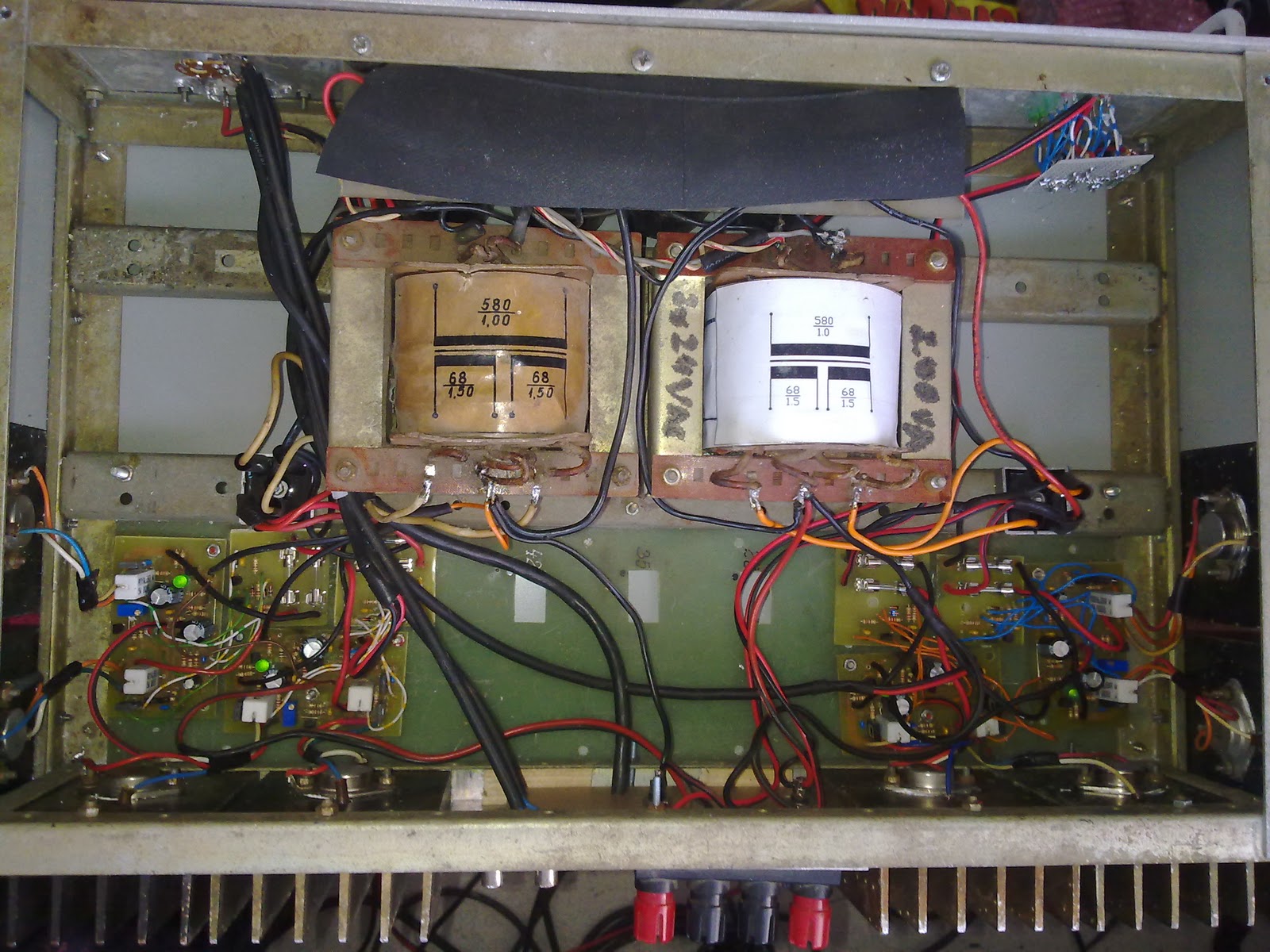

снимка на стъпалото във състояние преди мод-а

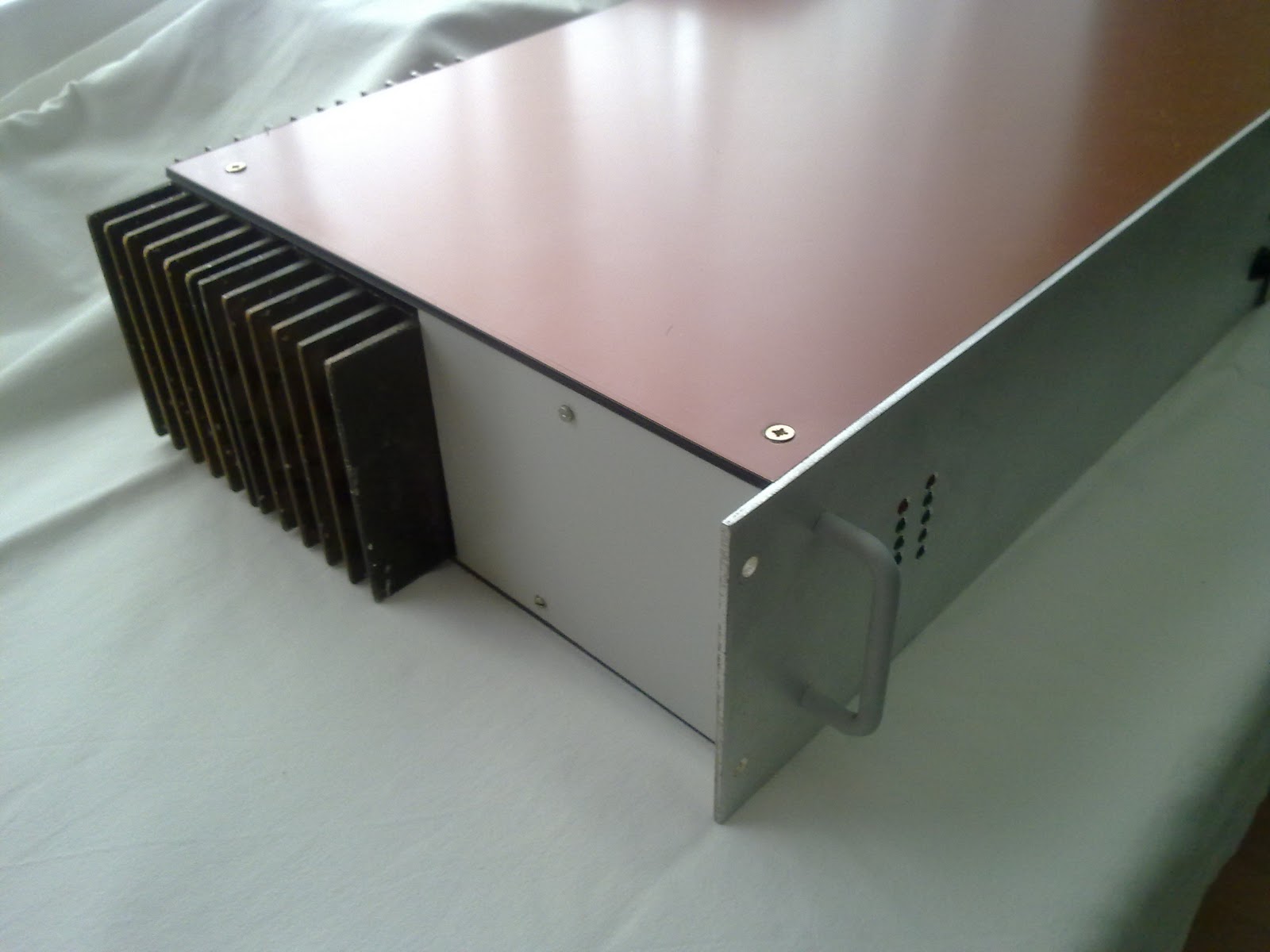

след интервенциите



сърцето на всяко стъпало


схема на усилвателя
