TDA2050 2х50W@4Ω

Усилвател, изграден на базата на TDA2050, с малки размери и симпатичен дизайн, той е перфектен за desktop PC amp. Захранването е изпълнено с филтърна група от 2х4700uF. RCA входове, изходни букси тип щипка. Защита от късо в изхода. Термична защита. Активно охлаждане. LED индикатор на входното ниво. Наличен volume control.




Характеристики / Specifications



Input sensitivity: 1.00 Vpp
Input impedance: 22 kΩ
Voltage gain:  +27 dB
Peak power output: 50 W / 4 Ω, 25 W  / 8 Ω
Peak output voltage: 17 VAC, ±24 Vpp
Peak output current: 2A
Quiescent drain current, mA 50 mA
Power output 8 Ω, sine wave, RMS 16 W
Power output 4 Ω, sine wave, RMS 32 W
Frequency range: -3dB 20 Hz - 80 kHz
Full-power bandwidth: 20 Hz - 30 kHz
Minimum rated load: 4 Ω
Damping factor: > 500
Output noise: 20 mV RMS
Dynamic range: -
THD+N: < -60 dB (0.02%)
Mains voltage: 230 VAC / 50 Hz
Power draw: < 4.8 W Idling
Max current draw: < 0.30 A, 230 VAC
Inputs: RCA unbalanced
Dimensions: ...(w) x ...(h) x ...(d), mm
Weight: -

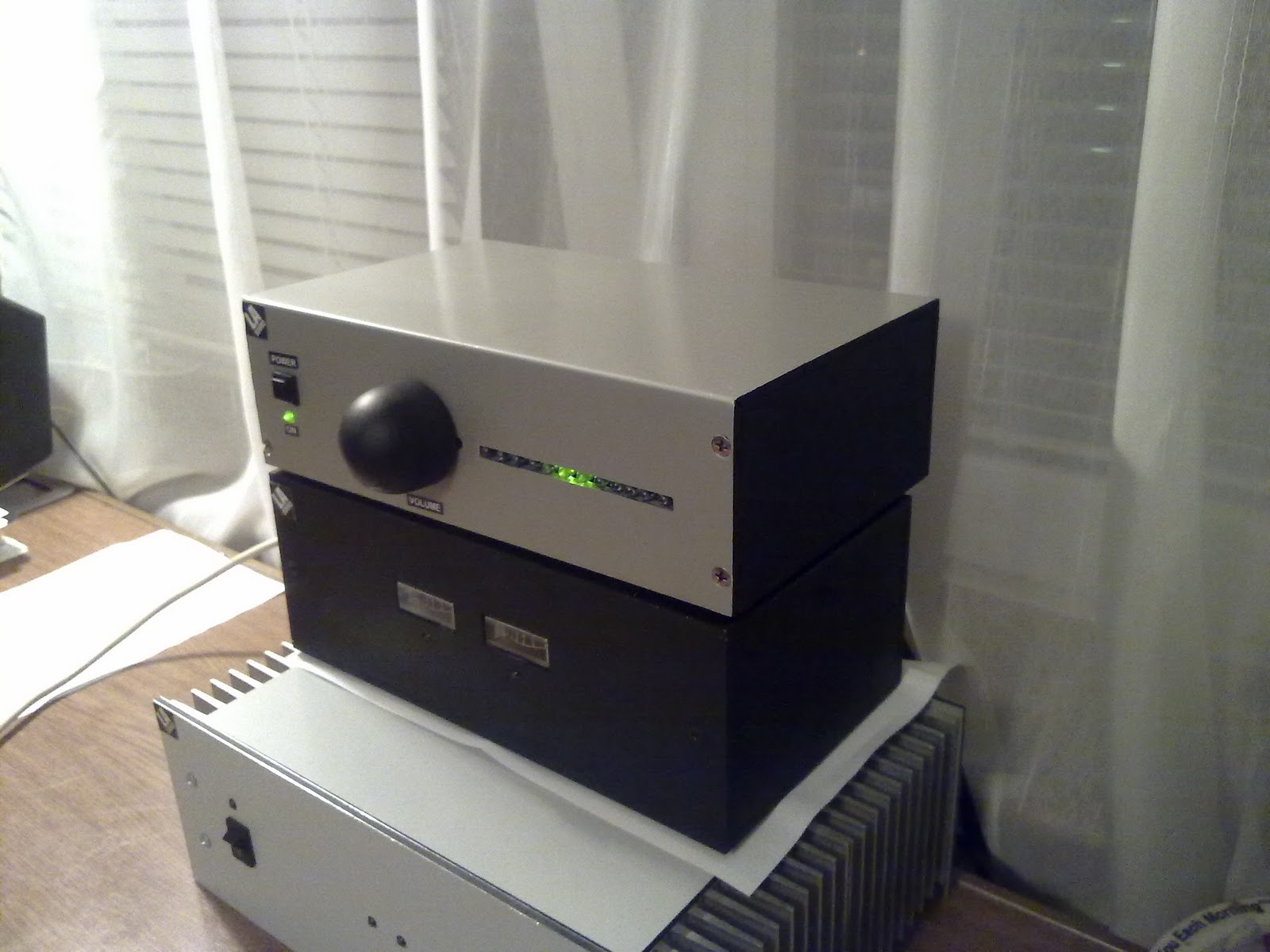

Снимки:












схема на стъпалото
