TDA7294 bridge


Никсочестотен усилвател изграден на базата на мостово свързване на интегралния чип TDA7294.
Изпълнено със мощен трансформатор 2х22V 250VA.
Филтърна група от 6х10000uF HITANO и 4х2200uF.
RCA входове, изходни букси тип щипка.
Налична защита за ОТ, отложен старт, мигновенно изключване на колоните след спиране на усилвателя. Защита от късо в изхода. Термична защита

Синусоидална мощност 2х150W при 8ома.
Наличен volume control.



от вътре в завършен вид


Друг усилвател със същите характеристики

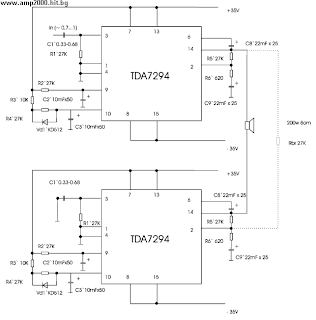

схема на стъпалото

5 коментара:

  1. Какъв е материала използван за направата на кутията ?

    ОтговорИзтриване
  2. Направил си го перфектно... Браво!

    ОтговорИзтриване
  3. А ако искам същото как да се свържа с теб?

    ОтговорИзтриване
  4. Здравей. За съжаление нямам достатъчно време за да изработвам усилватели по поръчка. Правя ги за собствено ползване или на приятели.

    ОтговорИзтриване
